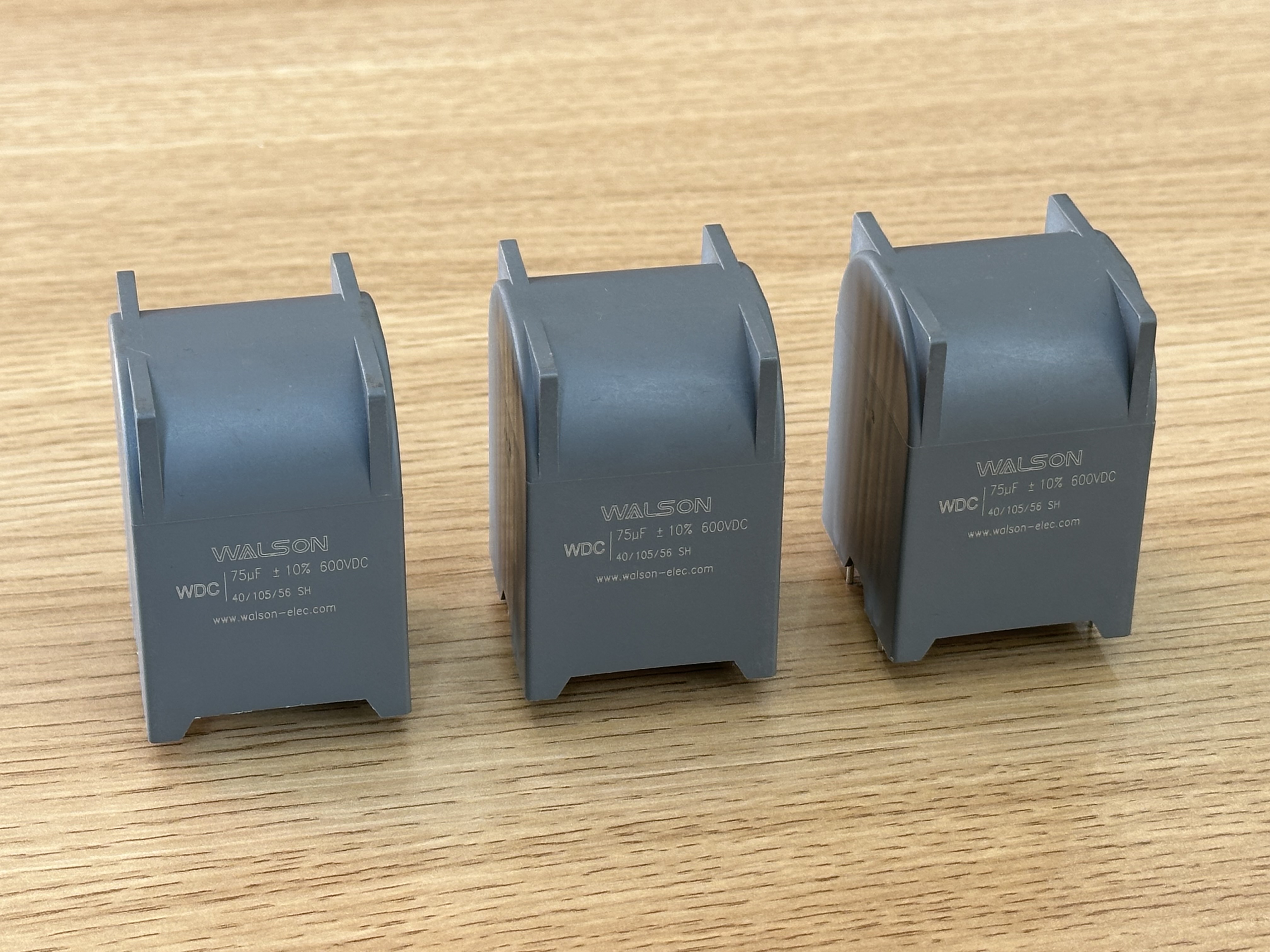

Интерпретация параметров ESR/ESL пленочных конденсаторов и их важное влияние на работу оборудования

В электронных схемах пленочный конденсатор Они широко используются из-за их стабильности. Чтобы глубже понять их работу, нельзя игнорировать два ключевых параметра: эквивалентное последовательное сопротивление (ESR) и эквивалентную последовательную индуктивность (ESL).

ESR (эквивалентное последовательное сопротивление) относится к последовательному сопротивлению, проявляемому конденсатором во время работы. Это не независимый физический резистор, а состоящий из потерь сопротивления электрода, сопротивления контакта и диэлектрика. Наличие СОЭ приводит к двум основным проблемам: выделение тепла и снижение эффективности . Когда через конденсатор протекает пульсирующий ток, мощность рассеивается на ESR (P = I² * ESR). Эта энергия преобразуется в тепло, повышая внутреннюю температуру конденсатора. Согласно теории Аррениуса, при повышении температуры на каждые 10°C срок службы конденсатора часто сокращается вдвое. Таким образом, низкий ESR имеет решающее значение для обеспечения длительного срока службы и высокой эксплуатационной эффективности.

ESL (эквивалентная последовательная индуктивность) обусловлено паразитной индуктивностью, образованной выводами конденсатора и внутренней структурой электродов. В низкочастотных приложениях влияние ESL незначительно. Однако в высокочастотных схемах переключения (таких как импульсные источники питания и инверторы) ESL резонирует с конденсатором, создавая индуктивное реактивное сопротивление (XL = 2πfL). Это приводит к тому, что конденсатор теряет свои первоначальные характеристики фильтрации на высоких частотах и ​​может даже вызывать колебания или скачки напряжения в цепи, мешая нормальной работе оборудования.

Важное влияние на работу оборудования:

Для оборудования с высокой плотностью мощности, такого как приводы транспортных средств на новой энергии и фотоэлектрические инверторы, скорость изменения тока (di/dt) чрезвычайно высока. Если ESR пленочного конденсатора слишком велико, риск термического разгона значительно возрастает. Если ESL слишком высок, он не может эффективно поглощать перенапряжение, возникающее во время переходных процессов переключения, что может привести к повреждению силовых полупроводниковых устройств (таких как IGBT). Поэтому, подбирая пленочные конденсаторы с низкий СОЭ и низкий ESL имеет жизненно важное значение для повышения энергоэффективности, надежности и электромагнитной совместимости (ЭМС) оборудования.
