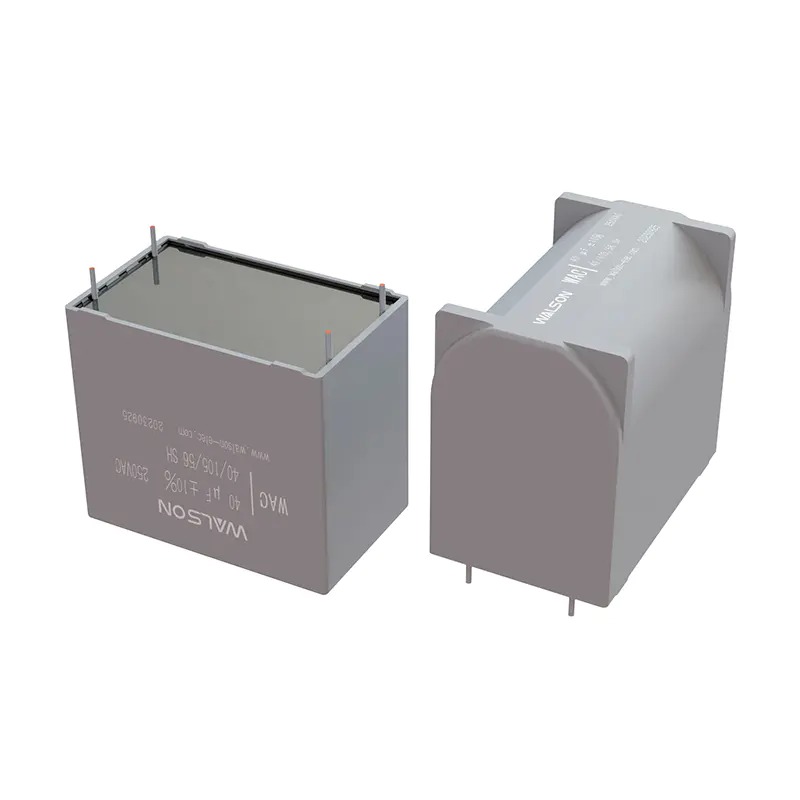

Применение конденсаторов фильтра переменного тока для печатной платы в инверторах

Преимущества металлизованной полипропиленовой пленки диэлектрики

Высокая диэлектрическая постоянная, мощное хранение энергии

Металлизованная полипропиленовая пленка имеет высокую диэлектрическую постоянную, которая позволяет конденсаторам хранить больший заряд в ограниченном пространстве. В схеме фильтра инвертора достаточно хранилища заряда помогает более эффективно справиться с колебаниями тока, быстро поглощает и высвобождает заряды, стабилизируйте выход напряжения и обеспечивает плавную работу инвертора. Например, в сценарии применения, где двигатель часто запускается и останавливается, конденсатор фильтра с высокой диэлектрической постоянной полипропиленовой пленкой может быстро реагировать на изменения тока, избежать внезапного подъема и падения напряжения и защищать двигатель и другие компоненты схемы.

Низкие диэлектрические потери, экономия энергии и высокая эффективность

Его диэлектрическая потеря чрезвычайно низкая, что означает меньшую потерю энергии во время зарядки и разрядки. Когда инвертор работает непрерывно в течение длительного времени, характеристика с низкой потерей может снизить тепло генерирования самого конденсатора, повысить эффективность использования электрической энергии и уменьшить ненужные энергетические отходы. В качестве примера, принимая случай многих инверторов, работающих одновременно в крупной промышленной производственной линии, широкомасштабное использование конденсаторов фильтра с низким диэлектрическим потерей может значительно снизить потребление энергии в долгосрочной перспективе, экономив предприятия значительные расходы на электроэнергию.
Высокая изоляционная сопротивление, стабильное и надежное
Характеристики устойчивости с высокой изоляцией металлизованной полипропиленовой пленки эффективно предотвращают генерируемый ток утечки и обеспечивают стабильные характеристики конденсаторов. В сложной электромагнитной среде инвертора высокая изоляционная сопротивление может помешать внешним помехам влиять на работу конденсатора, обеспечить последовательный эффект фильтрации и повысить надежность системы инвертора. Например, в промышленной среде с сильными электромагнитными интерференциями, конденсаторы переменного тока на основе металлизированной полипропиленовой пленки могут работать стабильно работать и обеспечивать надежную защиту фильтрации инвертора. ​
Хорошие характеристики самовосстановления, расширенная жизнь
У среды есть уникальная способность самовосстановления. Когда внутри конденсатора происходит локальное расстройство, металлизованная пленка вокруг точки разрушения мгновенно испаряется, изолируя точку разлома и восстанавливая конденсатор для нормальной работы. Эта функция значительно продлевает срок службы конденсатора в инверторе и уменьшает время простоя и время обслуживания оборудования и затраты на техническое обслуживание, вызванное сбоем конденсаторов. Например, в химическом производственном оборудовании, которое работает непрерывно, характеристики самовосстановления конденсатора фильтра переменного тока могут обеспечить долгосрочную стабильную работу инвертора и обеспечить непрерывность производства.
Рабочий механизм в инверторе
Построить схему фильтра LC, чтобы точно отфильтровать гармоники
В схеме инвертора цепь фильтра LC, состоящая из конденсаторов и реакторов фильтра переменного тока, является основной структурой для фильтрации гармоник. В принципе, конденсаторы и реакторы представляют различные характеристики импеданса для токов разных частот. Эти два похожи на молчаливых партнеров, используя эти характеристики для создания точного «гармонического барьера». ​
Конденсаторы имеют характеристики «прохождения высоких частот и блокировки низких частот». Когда проходит ток, содержащий большое количество гармоник, высокочастотные гармонические токи могут относительно легко проходить через конденсатор. Реактор как раз наоборот. Он «проходит низкие частоты и блокирует высокие частоты». Это представляет высокий импеданс для высокочастотных гармонических течений и препятствует их проходу. Когда они подключены последовательно или параллельно с образованием схемы фильтра LC, гармоники в определенном диапазоне частот могут быть точно отфильтрованы. ​
В фактической работе гармонические компоненты, генерируемые инвертором, являются сложными, охватывая гармоники высокого порядка множественных частот. Схема фильтра LC может направлять гармонический ток определенной частоты к ветвью фильтра в соответствии с требованиями проектирования. Для гармоник высокого порядка определенной частоты цепь фильтра LC корректирует параметры конденсатора и реактора, чтобы он был чрезвычайно низким импедансом в гармониях этой частоты, так что гармонический ток будет привлекать к ветви фильтра, а не вход в силовую сетку или взаимодействуя с моторными, тем самым эффективно улучшается системная форма, а также навстречу, на воздействие и восстанавливает воздействие. ​
Кроме того, конструкция схемы фильтра LC также должна учитывать диапазон рабочих частот, характеристики нагрузки и гармоническое распределение инвертора. В различных сценариях применения частота и амплитуда гармоник различны, поэтому параметры схемы фильтра ЖК должны быть тщательно рассчитаны и отладки, чтобы гарантировать, что она может воспроизводить лучший эффект фильтрации во всем диапазоне рабочих частот. ​
Плавное напряжение шины постоянного тока и стабилизировать источник питания
Конденсатор фильтра переменного тока для печатной платы подключен к автобусной стороне постоянного тока инвертора и играет незаменимую роль в стабилизации напряжения постоянного тока. Рабочий процесс инвертора-это процесс преобразования AC-DC-AC. В ссылке выпрямления преобразования переменного тока в DC и последующей инверторной связи преобразования DC в AC напряжение шины DC будет влиять на многие факторы и колебаться.
С одной стороны, само входное напряжение переменного тока может быть нестабильным, такого как колебания амплитуды напряжения, частотные смещения и т. Д. Эти изменения будут непосредственно отражены в напряжении шины постоянного тока. С другой стороны, переключающее действие силовых устройств внутри инвертора также приведет к множеству в напряжении шины постоянного тока. Например, когда устройства питания быстро включаются и выключаются, на шине постоянного тока произойдут мгновенные изменения тока, что приведет к колебаниям напряжения. ​
В настоящее время конденсатор фильтра переменного тока похож на «стабилизатор», используя свои собственные характеристики зарядки и сброса для сглаживания этих колебаний напряжения. Когда напряжение шины постоянного тока достигает пика, конденсатор быстро поглощает избыточный заряд и сохраняет электрическую энергию в форме энергии электрического поля; Когда напряжение достигнет долины, конденсатор со временем выпустит хранящий заряд, чтобы дополнить напряжение, так что напряжение шины постоянного тока остается на относительно стабильном уровне. ​
Стабильное напряжение шины постоянного тока имеет решающее значение для нормальной работы инвертора. Он обеспечивает стабильную основу питания для последующей инверторной связи, гарантируя, что цепь инвертора может вывести стабильное напряжение переменного тока, тем самым приводя к плавному проходу двигателя. Если напряжение шины постоянного тока нестабильно, выходное напряжение переменного тока инвертором также будет колебаться, что приведет к нестабильному крутящему моменту, вибрации, нагреву и другим проблемам и может даже повредить двигатель и другие компоненты цепи. Следовательно, роль конденсаторов фильтра переменного тока в сглаживании напряжения шины постоянного тока является ключевым звеном в обеспечении надежной работы инвертора. ​
Конкретные сценарии приложения
Промышленная моторная система
В различных моторных приводах на заводе инвертор используется для регулировки скорости двигателя, чтобы удовлетворить различные производственные потребности. Конденсаторы фильтра переменного тока могут эффективно отфильтровать гармоники, уменьшать нагрев двигателя и вибрацию, повысить эффективность работы двигателя и стабильность и продлить срок службы двигателя. Например, в ткацких станках текстильных заводов и машин на машинных фабриках конденсаторы AC Фильтр обеспечивают плавную работу двигателя и улучшают качество продукции и эффективность производства. ​
Система управления вентилятором и водяным насосом
Вентиляторы и водяные насосы являются обычным энергопотребляющим оборудованием в промышленном поле. Энергетическая экономия может быть достигнута путем регулировки их скорости через инверторы. Конденсаторы фильтра переменного тока могут подавлять гармоники и предотвратить повреждение гармоник вентилятора и водяных насосов, одновременно улучшая коэффициент мощности и уменьшая потери сетки. В вентиляционных системах крупных торговых центров и офисных зданий, а также в системах циркуляции промышленного охлаждения, конденсаторы переменного тока обеспечивают стабильную и эффективную работу вентиляторов и водяных насосов, таким образом, достигая энергосбережения и снижения потребления. ​
Система привода лифта
Гладкая работа лифтов имеет решающее значение для безопасности пассажиров и комфорта. Инвертор контролирует ускорение, замедление и плавную работу двигателя лифта. Конденсатор фильтра переменного тока фильтрует гармоники, уменьшает пульсацию моторного крутящего момента, делает лифт более гладко, запускается и останавливается более плавно и улучшает опыт катания на пассажир. В системе лифта высотных зданий конденсаторы переменного тока являются ключевыми компонентами для обеспечения стабильной работы лифтов. ​
Точки отбора
Сопоставление значений емкости
Определите значение емкости на основе мощности инвертора, рабочей частоты и характеристик нагрузки. Вообще говоря, чем больше мощность и чем чаще изменяются нагрузка, тем больше необходимого значения емкости. Если значение емкости слишком мало, эффект фильтрации плохой; Если значение емкости слишком велика, оно может вызвать чрезмерный начальный ток, увеличение стоимости и объема. Например, существует значительная разница в требуемом значении емкости для оборудования для легкой нагрузки, приводимого к инвертору с малой мощью и оборудованием для тяжелой нагрузки, приводимым в движение инвертором с большой мощностью.
Оценка адаптации напряжения
Номинальное напряжение должно быть выше, чем максимальный пик напряжения переменного тока, который может возникнуть, когда инвертор работает, и определенная маржа безопасности должна быть зарезервирована. Если фактическое рабочее напряжение превышает номинальное напряжение, конденсатор может быть разбит и поврежден. Для общих трехфазных инверторов следует выбрать конденсатор фильтра переменного тока с подходящим номинальным напряжением. ​
Частотные характеристики совпадают
Различные конденсаторы с полипропиленовой пленкой переменного тока имеют разные выступления в разных частотных диапазонах. Необходимо выбирать продукты с частотной характеристикой адаптации в соответствии с основным частотным диапазоном гармоник, генерируемых инвертором для обеспечения эффективной фильтрации во всем диапазоне рабочих частот. Например, некоторые конденсаторы обладают хорошими эффектами фильтрации в низкочастотной полосе, в то время как другие хорошо работают в высокочастотной полосе. Выбор должен основываться на фактическом распределении гармонических частот. ​
Характеристики температуры рассмотрение
Когда инвертор работает, он будет генерировать тепло, что повысит температуру окружающей среды. Следовательно, необходимо выбрать конденсаторы фильтра переменного тока с хорошими характеристиками температуры и стабильной работой в высокотемпературных средах, чтобы гарантировать, что производительность конденсатора стабильна в различных температурных условиях и поддерживает нормальную работу инвертора.
