Случаи применения, преимущества и выбор дизайна тонкоплентных конденсаторов в фотоэлектрических инверторах

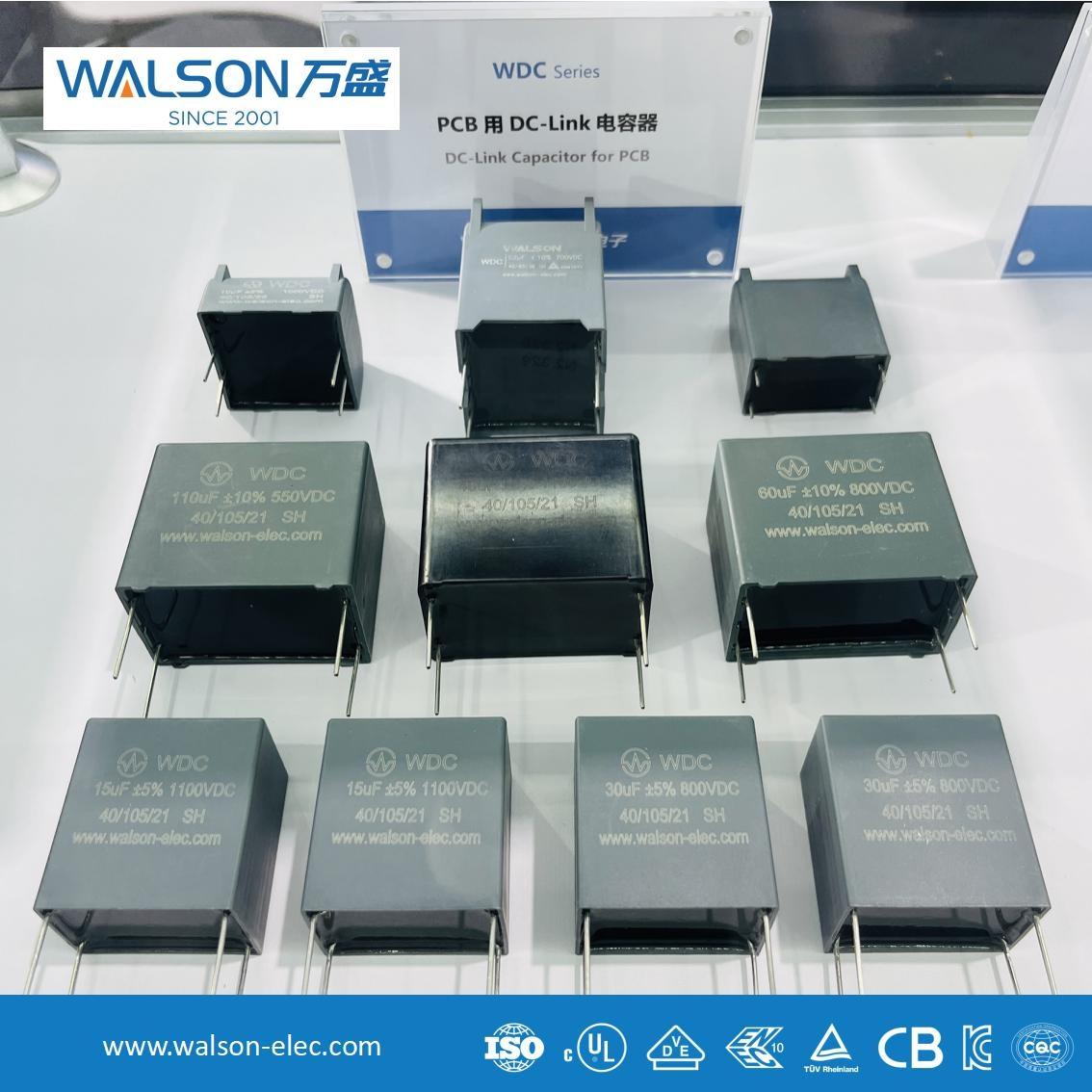

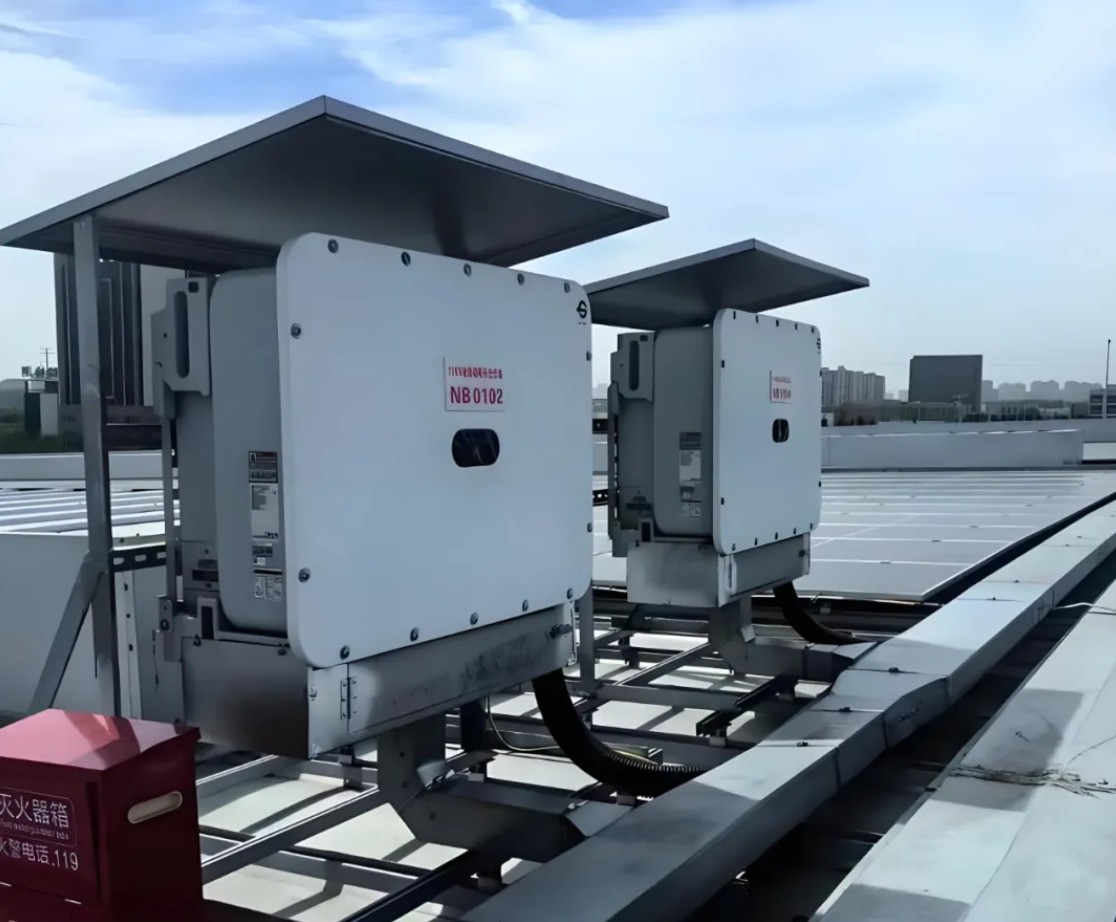

Пленочные конденсаторы имеют решающее значение в фотоэлектрических инверторах, особенно для обработки высоких пульсированных токов. В качестве примера, принимая инвертор 100 кВт, конденсатор DC-Link должен выдержать максимальный волновой ток 220А (в условиях низкого напряжения, полной мощности). Чтобы обеспечить надежность, дизайн требует маржинала, с фактической способностью тока волны, превышающей 300А.

Значение емкости оказывает минимальное влияние на напряжение шины. Например, при частоте переключения 5 кГц колебания напряжения (ΔV) незначительны даже при различной емкости. Таким образом, основное внимание уделяется не емкости, а на возможностях конденсатора. СОс (эквивалентный сериал сопротивления) пленочных конденсаторов является ключевым параметром - более низкий СПР допускает более высокий ток волны и уменьшает количество необходимых параллельных конденсаторов. Например, конденсатор 420 мкф/1100 В с ОПР 1,2 МОм имеет одноразовый рейтинг 60А (при 70 ° С), а пять параллельных единиц могут соответствовать требованиям 300A.

Контроль температуры одинаково важен. Температура ядра должна оставаться ниже 85 ° C (с температурой случая 70 ° C), чтобы обеспечить долговечность и производительность. Оптимизируя ОПР и тепловой конструкции, количество параллельных единиц может быть сведено к минимуму, снижая стоимость и размер. Таким образом, основными критериями для конденсаторов DC-Link в PV инверторах являются высокие возможности треугольника и низкие характеристики ESR
